限于激光打標機聚焦鏡（場鏡）和功率的影響，常規激光打標機打標范圍≤300X300（mm），但是這種尺寸滿足不了特定需要，我們在激光應用的過程中，偶爾會碰到有客戶咨詢大幅面激光打標的需求，大幅面激光打標機主要針對有大面積打標需求的客戶,大面積激光打標機需要定制,因為面積大小不一樣,工件材料所采用的激光器不一樣，根據工藝需求功率強度也不一樣，目前市場常見的大幅面激光打標機，主要有四種：大幅面鏡頭式激光打標機，XY電動平臺拼接式激光打標機，動態大幅面激光打標機，大幅面無拼接平臺式激光打標機，每種都有各自的缺點，所適用的場景也有所不同。

一、大幅面鏡頭式激光打標機（常用）

       這種工作方式，就是通過更換鏡頭的方式來實現大幅面的激光打標，也是常用的一種大幅面。我們都知道常規的鏡頭工作范圍一般為100*100mm，再往上是150*150mm，再往上是200*200mm，市面上更大的鏡頭一般主流可以做到400*400mm，600*600mm的鏡頭就非常少見了，但是，如果需要，也是可以定制的。采用這種工作方式需要注意的幾點如下：

• 1）先測試激光器的功率是否可以滿足你的要求，因為范圍一旦加大的話，激光器的功率到加工面的能量就變小了，需要先滿足深度要求才可以；

• 2）鏡頭加大，焦距就變大了，必須加大升降立柱的行程，這一點必須滿足；

• 3）簡單有效，成本低，基本上只需更換鏡頭即可；

      但是，這種打標的缺點也是非常明顯的，如下：

• 1）幅面變大的話，能量變弱，打標線條變粗；

• 2）因鏡頭的彌散角度加大，邊緣會有輕微變形，鏡頭越大，邊緣變形也越大。

二、XY電動平臺拼接式激光打標機

       這種方式就是先打完一個范圍之后，移動一下平臺，再打下一部分；然后再移動，再打下一部分，多次移動，多次打標，后拼接成一個很大的幅面。

      線條比較精細，因為這樣用的場鏡的幅面是比較小的，那么打標的線條就精細，不會像大幅面場鏡打標那么粗；但是，這種工作方式大的缺點就是：

• 1）由于移動平臺的精度誤差，有拼接不上的現象或者肉眼可觀察到的拼縫，要想拼接的好，必須用高精度平臺，這個成本也是很高的。

• 2）由于采用拼圖的方式，必須采用多文檔打標的方式，需要將圖處理好，處理不好的話，一樣是拼接不上的，這個也是技術活。

• 3）有些控制卡，不支持拼圖，需要首先確認控制卡是否支持。

• 4）圖形處理的多的話，有些控制卡就很容易卡死（特別是市面上較多的盜版卡），而Samlight、慶鈺UMC4等就好很多。

三、動態大幅面激光打標機

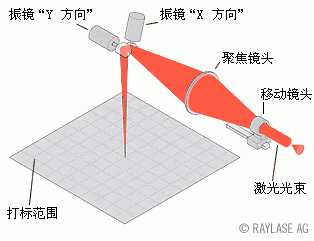

       動態大幅面激光打標，是利用移動前聚焦鏡前面的鏡片來實現在幅面范圍之內，每一點的聚焦光斑都是一樣粗細，從而在振鏡擺動的范圍之內，自動調節到某一個焦點，從而實現大幅面激光打標的要求，這種方式一般適用與CO2激光打標機，而光纖激光打標機較少采用這種方式，行業內一般我們稱為加音圈電機的方式來實現。這種方式的大優點就是大幅面邊緣不變形，從激光器出來的每一束光理論上都可以實現一樣粗細，從而實現精細打標，打標速度快，另外，這種方式也是不需要鏡頭的，只需要加個保護鏡片即可。但是，這種動態方式，是一整套系統，包括振鏡+控制卡+軟件等一套系統，價格相對普通振鏡就要貴很多，光斑直徑略大于XY平臺拼接。

四、大幅面無拼接平臺式激光打標機

       這種方式目前是市面上少有的一種工作方式（伺服電機控制），整個大幅面是靠XY平臺在打標的過程中邊打邊動來實現，完全可以做到無拼接縫隙，速度也比較快，對激光器需求的功率也不會加高，線條也比較精細。但是，這種控制卡可是比較貴的，XY平臺的速度和精度也很高，適合對精度要求比較高的場景，普通要求的還是用鏡頭或者拼接方式吧！
