激光打標機多文檔標刻

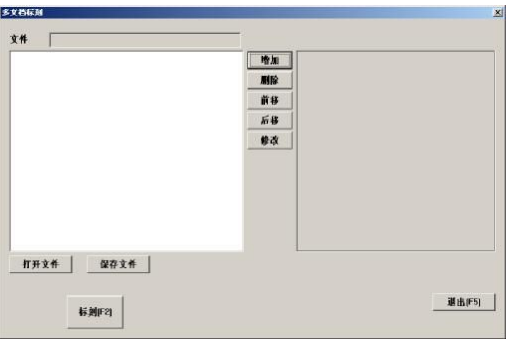

“多文檔標刻”功能主要是用在需要重復標刻幾個不同的標刻文件， 避免經常改變文件，其功能菜單如圖1-1,操作菜單如圖 1-2所示：

圖 1-1

圖 1-2

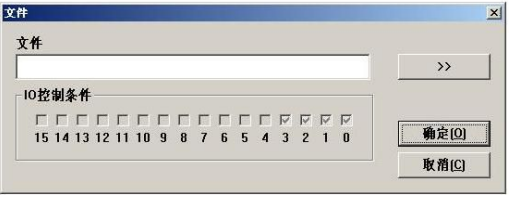

增加：添加標刻文檔，點擊后顯示文件界面，圖1-3。選擇文件后設 置 IO 控制條件。當板卡檢測相應的輸入信號時標刻此文件

圖 1-3

刪除：刪除文檔。 前移、后移：改變文檔順序。

修改：點擊后可改變調用文檔和 IO 控制條件。單擊文檔名稱，在多文檔標刻界面右邊會顯示文檔內容，雙擊文檔名 稱，將打開文檔，可修改文檔內容和參數，點擊保存后，多文檔標刻按保 存后的參數標刻。

保存文件：將調用的文檔和設置的 IO 控制條件保存到.mfd。 打開文件：可打開已保存的.mfd 文件。

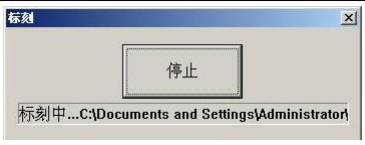

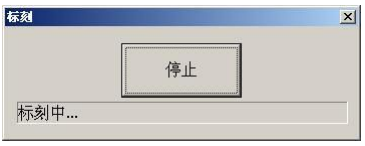

設置 IO 控制條件，即標刻文檔時需要的輸入口信號。點擊標刻后，檢查端口信號，端口輸入信號與設置相同的文檔即被標刻。如果輸入信號 同時滿足多個文檔，則標刻靠前的文檔。例如，前一個文檔設置為端口 2 高電平，后一個文檔設為端口 2、3 高電平，如果同時給端口 2、3 高電平信號，則標刻前一個文檔。 一般情況軟件接受電平信號，點擊標刻后提示如下，圖8-42，當輸入信號符合某個文檔的控制條件上，提示界面如圖 1-4，下面顯示的是當前標刻文件的名稱。

圖 1-4

圖 1-5

如果需要軟件接受信號為脈沖信號，則要在開始標刻端口中設置不屬 于 IO 控制條件的輸入端口。即在圖 1-3 中 IO 控制條件為 0-3，則開始標 刻端口要設除了 0-3 以外的其他端口，如端口 6。點擊標刻后，標刻界面 如下圖 1-6。同時給開始標刻信號和控制條件信號，標刻相應的文檔一次。

圖 1-6
