S7-200SMART Modbus TCP 通信

Modbus TCP 是通過工業以太網 TCP/IP 網絡傳輸?shù)?Modbus 通信。S7-200 SMART 采用客戶端-服務器方法，Modbus 客戶端設備通過該方法發起與 Modbus 服務器設備的 TCP/IP 連接。

建立連接后，客戶端向服務器發出請求，服務器將響應客戶端的請求。客戶端可請求從服務器設備讀取部分存儲器，或?qū)⒁欢〝?shù)量的數據寫入服務器設備的存儲器。如果請求有效，則服務器將響應該請求；如果請求無效，則會回復錯誤消息。

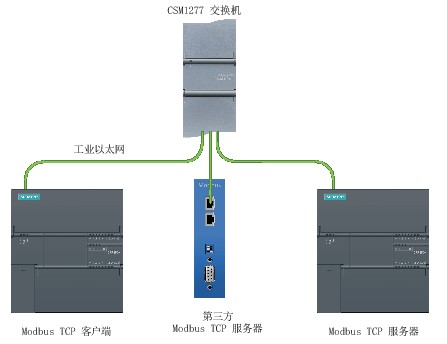

S7-200 SMART 支持做 Modbus TCP 的客戶端或者服務器，可以實現 PLC 之間通信，也可以實現與支持此通信協議的第三方設備通信。通信伙伴數量比較多的時候，可以使用交換機，擴展以太網接口，如圖1.通信功能

圖1.通信功能

STEP7-Micro/WIN SMART 從V2.4 版本開始，軟件中直接集成 Modbus TCP 庫指令。

安裝軟件后，Modbus TCP 指令位于 STEP7-Micro/WIN SMART 項目樹中“指令”文件夾的“庫”文件夾中。如圖2.Modbus TCP庫指令所示。

指令分為客戶端和服務器兩種，目前指令版本為 V1.0。

圖2.Modbus TCP庫指令

Modbus TCP 客戶端：

Modbus 客戶端指令MBUS_CLIENT使用 CPU 的以下資源：

占用主動連接資源。最多有8個主動連接資源

連接多個服務器伙伴時，自動生成連接 ID。

Modbus TCP 客戶端使用以下程序?qū)嶓w：

1 個子程序

2849 個字節的程序空間

V 存儲器的 638 字節模塊，用于指令符號

Modbus TCP 服務器：

Modbus 服務器指令 MBUS_SERVER 使用 CPU 的以下資源

占用被動連接資源。最多有8個被動連接資源

連接多個客戶端伙伴時，自動生成連接 ID。

Modbus TCP 服務器使用下列程序?qū)嶓w：

1 個子程序

2969 個字節的程序空間

V 存儲器的 445 字節模塊，用于指令符號

指令庫編程后，必須從 STEP 7-Micro/WIN SMART 的為使用的指令分配庫存儲區地址。
