繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
繼電器的工作原理是當某一輸入量（如電壓、電流、溫度、速度、壓力等）達到預定數值時，使它動作，以改變控制電路的工作狀態，從而實現既定的控制或保護的目的。在此過程中，繼電器主要起了傳遞信號的作用。在選用繼電器時，主要是考慮電壓等級以及常開和常閉觸點的數量。

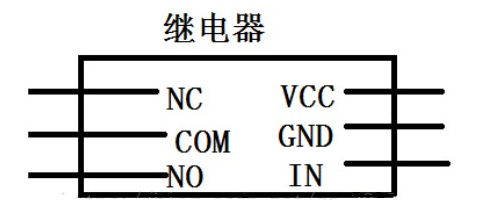

繼電器模塊引腳定義





引腳定義
名稱功能

繼電器模塊的工作原理

使用繼電器模塊主要是來用弱電控制強電，保證人們不會在高壓電路中因為某種因為發生危險，弱電就是輸入的電壓比較小，也就是繼電器的輸入端電壓，用來給繼電器供電和控制觸點斷開吸合的(線圈電源)，繼電器輸出口是沒有電壓的，接負載要外接電源控制負載哦。（當然單片機使用的繼電器模塊驅動電流很小，甚至光耦隔離的繼電器，只需要一個低電平的信號即可觸發，并不需要太大的電流。如果是工業級的繼電器，可能需要幾安培的電流才能驅動，所以不建議大家使用）

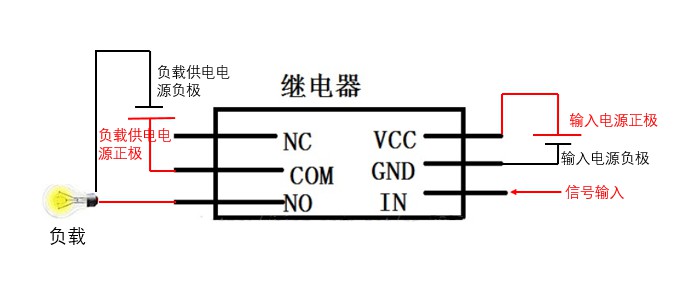

繼電器模塊使用接線圖




在一般情況下在未通電NC是閉合的，NO在未通電時是斷開的，我們要接到NO接口，當有信號輸入引腳即IN引腳給低電平，NC端斷開，NO端閉合，負載端電路形成閉合回路，開始工作，當IN端給高電平時，NO端斷開，負載即停止工作，（這里是低電平信號觸發的，有些繼電器模塊可以選擇高電平觸發哦）。 如果想一直工作，給信號停止工作，即把NO端的連線接在NC端就行了。（Tips：繼電器的GND要和單片機的GND接在一起共地，也可以使用同一個電源來達到共地的效果）
